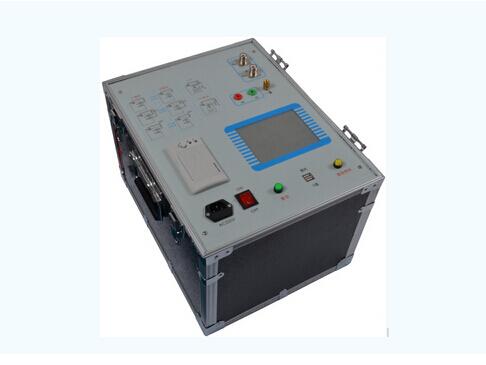

JSY-03全自動抗干擾介質損耗測試儀

1.儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2.儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3.儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
4.儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
5.一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
6.儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
7.設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1,C2的電容和介損全部測出。
8.反接線測試采用ivddv技術,消除了以往反接線數據不穩定的現象。
9.具有反接線低壓屏蔽功能，在220kV CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量
10.具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗。
11.接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
12.觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。

1.準 確 度：Cx：±（讀數×1%+1pF）
            Tgδ：±（讀數×1%+0.00040）
2.抗干擾指標：變頻抗干擾，在200%干擾下仍能達到上述準確度
3.電容量范圍：
1)內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV
2)外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV
4.分 辨 率：0.001pF，4位有效數字
5.tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。
6.試驗電流范圍：10μA～1A
7.內施高壓：設定電壓范圍：0.5～10kV
1)輸出電流：200mA
2)升降壓方式：連續平滑調節
3)試驗頻率：45、50、55、60、65Hz單頻
            45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻
4)頻率精度：±0.01Hz
8.外施高壓：正接線時試驗電流1A，工頻或變頻40-70Hz
            反接線時試驗電流10kV/1A，工頻或變頻40-70Hz
9.CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A
10.測量時間：約40s，與測量方式有關
11.輸入電源：180V～270VAC，50Hz±1%，市電或發電機供電
12.計算機接口：標準RS232接口
13.打 印 機：煒煌A7熱敏微型打印機
14.環境溫濕度：-10℃～50℃；<90%
15.尺寸重量：460×360×350mm；28kg

注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
