7.2 伏安特性及誤差曲線試驗

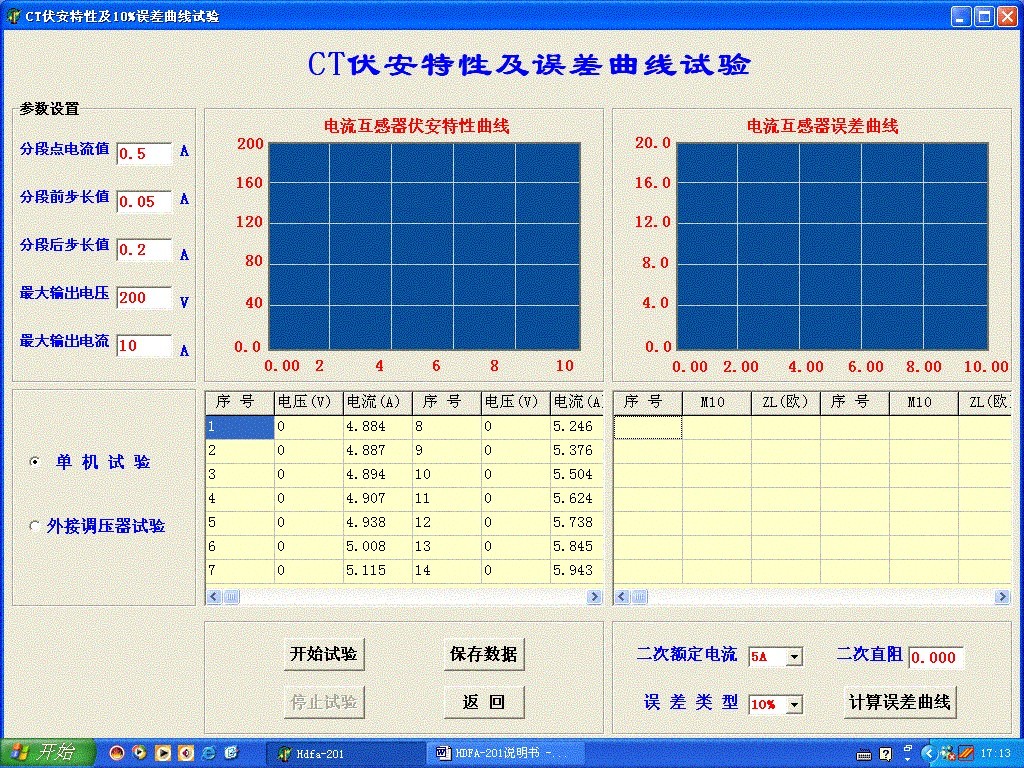

在主界面中點擊“試驗”菜單，在彈出的下級菜單中點擊“伏安特性試驗”命令即可彈出伏安特性及誤差曲線試驗窗口（如下圖33所示）
圖表 33
7.2.1界面參數說明
分段點電流值：試驗時為使伏安特性曲線的拐點前和拐點后的曲線打點分布合理，特設置一個分段點，在此點前后分別以兩種不同電流步長進行試驗。該分段點電流值根據估計值或根據所測拐點值來設定，范圍（0 - 20）A。
分段前步長值：分段點前的步進電流步長，范圍（0.001 - 2.000）A
分段后步長制：分段點后的步進電流步長，范圍（0.001 - 2.000）A
大輸出電壓：電流互感器二次側的所能承受的大電壓，范圍（0 - 1500）V。
大輸出電流：電流互感器二次側的所能承受的大電流，范圍（0 - 20）A。
單機試驗：用裝置自帶的調壓器試驗時點擊“單機試驗”即可。
外接調壓器試驗：當需要用外接調壓器試驗時點擊“外接調壓器試驗”即可。
7.2.2 試驗方法
7.2.2.1伏安特性曲線
全自動伏安特性測試儀試驗原理以及接線方式與單機相同。接線完畢后，點擊“開始試驗”，即開始試驗。此時裝置自動根據電壓、電流和步長值逐步增加電壓和電流進行測試，每測出一個點將自動在在數據顯示框中顯示電壓電流數值，并自動繪制出伏安特性曲線。試驗過程中可以隨時點擊“停止試驗”來終止試驗。
7.2.2.2誤差曲線
當測試完伏安特性試驗后，分別設定“二次額定電流”、“誤差類型”之后點擊“計算誤差曲線”選項，即可根據測試出的伏安特性數據計算并顯示出誤差數據同時自動繪制出5%或10%誤差曲線。
7.3變比極性試驗、二次負載及退磁試驗

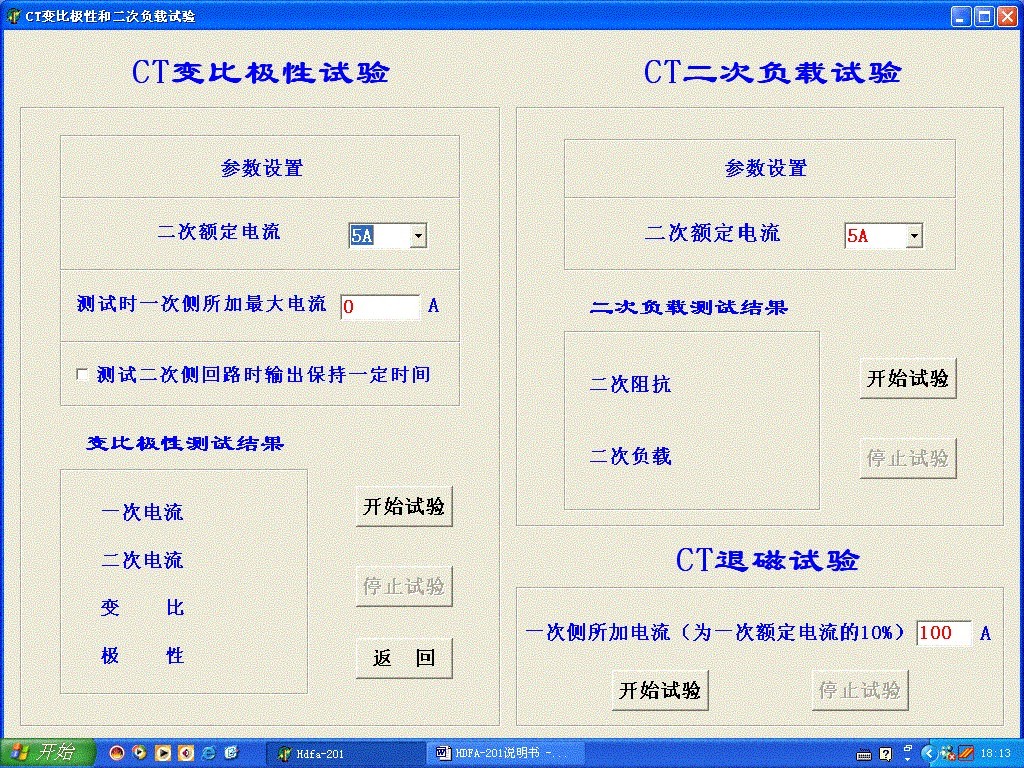

全自動伏安特性測試儀在主界面中點擊“試驗”菜單，在彈出的下級菜單中點擊“變比極性試驗”即可彈出變比極性試驗、二次負載試驗、退磁試驗窗口（如下圖34所示）
圖表 34
7.3.1變比極性試驗
7.3.1.1參數設置
一次側所加大測試電流：在變比極性測試時，電流互感器一次側需施加的電流，范圍為0 - 600A。
二次側額定電流：電流互感器二次側的額定電流，1A或。
一次電流：變比極性試驗過程中一次側所施加的實際電流顯示值。
二次電流：變比極性試驗過程中二次側所測得的實際電流顯示值。
變比：變比極性試驗根據一次側和二次側所測的實際電流計算出的實際變比。
極性：變比極性試驗所測的實際極性。
“測試二次側回路時輸出保持一定時間”用于將一次側輸出電流保持一段時間。該時間的長度與電流值有關，電流越大，時間越短。
7.3.1.2 試驗方法
設置完參數后點擊“開始試驗”即可進行測試，測試完成后會自動顯示變比極性值。測試過程中可隨時點擊“停止試驗”終止此次試驗。
7.3.2二次負載試驗
設定完二次額定電流值點擊“開始試驗”即可進行測試，測試完畢會自動顯示出二次阻抗和二次負載。測試過程中可隨時點擊“停止試驗”終止此次試驗。
7.3.3退磁試驗
設定完“一次側所加電流值”后點擊“開始試驗”即可完成退磁試驗。測試過程中可隨時點擊“停止試驗”終止此次試驗。
