GKC-F高壓開關動特性測試儀
隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。GKC-F型高壓開關機械特性測試儀，是我廠依據的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
二、功能與特點
2.1測試功能
（1）合（分）閘順序 （12）超行程
（2）合（分）閘時間（13）過行程
（3）三相不同期（14）剛合（分）速度
（4）同相不同期（15）速度
（5）合（分）閘時間（16）平均速度
（6）動作時間（17）金短時間
（7）彈跳時間 18）無流時間
（8）彈跳次數（19）電流波形曲線(動態)
（9）彈跳幅度 (20)時間行程速度動態曲線
（10）行程 (21)時間行程速度動態曲線
（11）開距
單位均為:時間ms速度 m/s距離 mm
2.2特點
（1）可做電動操作和手動操作;
（2）適且500KV電壓等級以內各種高壓斷路器的機械動特性測試；
（3）可實測行程和自定義行程；
（4）能夠?qū)崿F(xiàn)斷路器的單合、單分、合分、重合,重分操作；
（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，可選擇保存50組數據，提供后期查詢和上傳電腦保存,也可現場調閱打印所有數據及運動曲線圖；
（6）采用漢字提示以人機對話的方式操作；
（7）數據準確，抗性強，體積小，重量輕，美觀大方；
（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置數據及測試數據；
（9）機內帶有延時保護功能，斷路器動作后能自動切斷動作電源，很好的保護了斷路器設備和高壓開關測試儀；
（10）儀器內置直流電源,可選擇范圍:30-270V/10A)，不存在常規整流電源輸出瞬間的電壓跌落,用以試驗開關動作電壓非常.如需其它電源可外輸入。
（11）能動態地為您分析出斷路器每1ms時間內的、行程、速度之間的關系；
（12可配置上傳軟件，實現電腦存檔和網上查閱,打印。
.jpg)

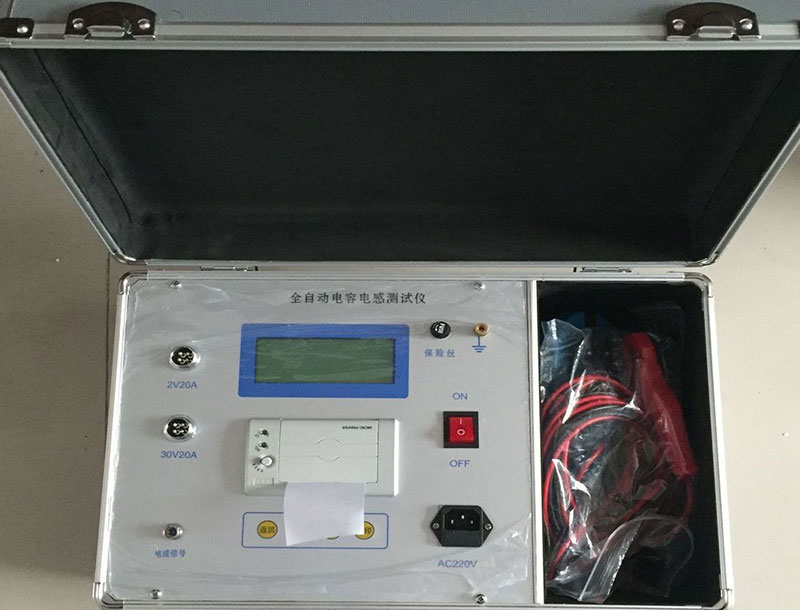

ZX-CH全自動電容電感測試儀
ZX-CH全自動電容電感測試儀可以在不拆線的狀態下，測量成組并聯電容器的單個電容器，同時也能夠測量各種電抗器的電感，該型號電容電感測試儀還能測量工頻狀況下的電流，接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了安全保障。
產品別稱
全自動電容電感測試儀，電容電感測試儀
1. 本儀器可在不拆線情況下測量成組并聯電容器的單個電容（單相電容及三相電容均能測量），同時本儀器也能測量各種電抗器的電感量，滿足現場的多種使用。三相電容測量根據電容器組的聯接方式按照接線圖一次接線，儀器內置自動換相接線功能免去繁瑣的接線換相短接操作，測試完成自動出結果。
2. 測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞；
3. 儀器采用8.0英寸800×600圖形點陣65K色彩屏，觸控操作，白天夜間均能清晰觀察，中文菜單提示，操作簡便。
4. 儀器內置大容量鋰電池,連續工作時間不小于8小時
5. 儀器內置大容量非易失性存儲器：可存儲200組測量數據。
6. 儀器配有U盤接口，可存儲任意組測量數據（受U盤容量限制）。
7. 儀器內置高精度實時時鐘功能：可進行日期及時間校準。
8. 儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。
9. 儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。
接地電阻測試儀是檢驗測量接地電阻的常用儀表，也是電氣安全檢查與接地工程竣工驗收不可缺少的工具。對于大型地網，“接地電阻”呈現出較明顯的“復數阻抗”性質，即包含電阻分量、電抗分量，所以應當采用“接地阻抗”的概念取代“接地電阻”。在電壓等級較高的電力系統中，單相接地故障電流顯著增大。新版DL/T475－2006《接地裝置特性參數測量導則》規定了要測量“場區地表電位梯度”，“接觸電壓”，“跨步電壓”等項目。
HF8100(3A)/HF8150（50A）大型地網接地電阻測試儀是測量接地裝置特性參數的專用儀器。儀器采用變頻抗干擾技術，能在變電站強干擾環境下準確測量。測量結果由大屏幕液晶顯示，自帶微型打印機可打印輸出。適用于發電廠、變電站、配電站、建筑物等在建或運行接地系統的測試。
技術參數
阻抗測量范圍：1mΩ~1000Ω
分辨率：0.001Ω
測量誤差：±（讀數×2％+0.005Ω）
抗工頻50Hz 電壓干擾能力：10V
測試電流波形：正弦波
測試電流頻率：45Hz、55Hz 雙頻
最大輸出電流：內電源電流 1~5A 外電源電流 0~50A
最大輸出電壓：內電源電壓 0~400v 外電源電壓 0~800v
測量線要求： 電流線銅芯截面積≥1.5mm2
電壓線銅芯截面積：≥1.0mm2
供電電源：AC220V±10％，50Hz
外形尺寸：440×350×210
儀器重量：10kg
產品概述
是一種新型高壓測試設備，本系列產品采用單框芯式鐵芯結構，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。產品的整體結構緊湊，通用性強，使用攜帶方便，適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所必備的試驗儀器。
輕型高壓試驗變壓器除了可于交流工頻耐壓試驗，如果配以同等電壓等級和同等容量的電容、硅堆及高壓直流微安表，便可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。
產品結構
鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的耦合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。
工作原理
1、單相變壓器，聯結組標號II。單臺高壓試驗變壓器的工作過程，用交流220V（10KVA（含10KVA）以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓
技術指示
1、3KVA5KVA50KV工頻耐壓試驗裝置，使用環境條件
環境溫度不高于+45℃、不低于—20℃；
空氣相對濕度不大于90%；
海拔高度不超過2000米；
2、工作電壓
電源控制箱（臺）輸入電壓為工頻220V或380V、相對誤差不超過±10%；（具體使用電壓根據用戶所定試驗變壓器規格選取）
35KVA/50KV參數；
額定容量：5KVA
高壓輸出電壓：50KV 高壓輸出電流：100mA
輸入電壓：0-200V
輸入電流：25A
5KVA/220V控制臺（操作箱）
額定容量：5KVA
輸入電壓：220V 50HZ ±10%
輸出電壓：0-230連續可調
輸出電流：25A
儀表電壓：100V
儀表指示：AC50KV
儀表電流：0-25A
本控制箱（臺）具有零位保護、過流調節、過流保護、時間調節、時間報警等功能。

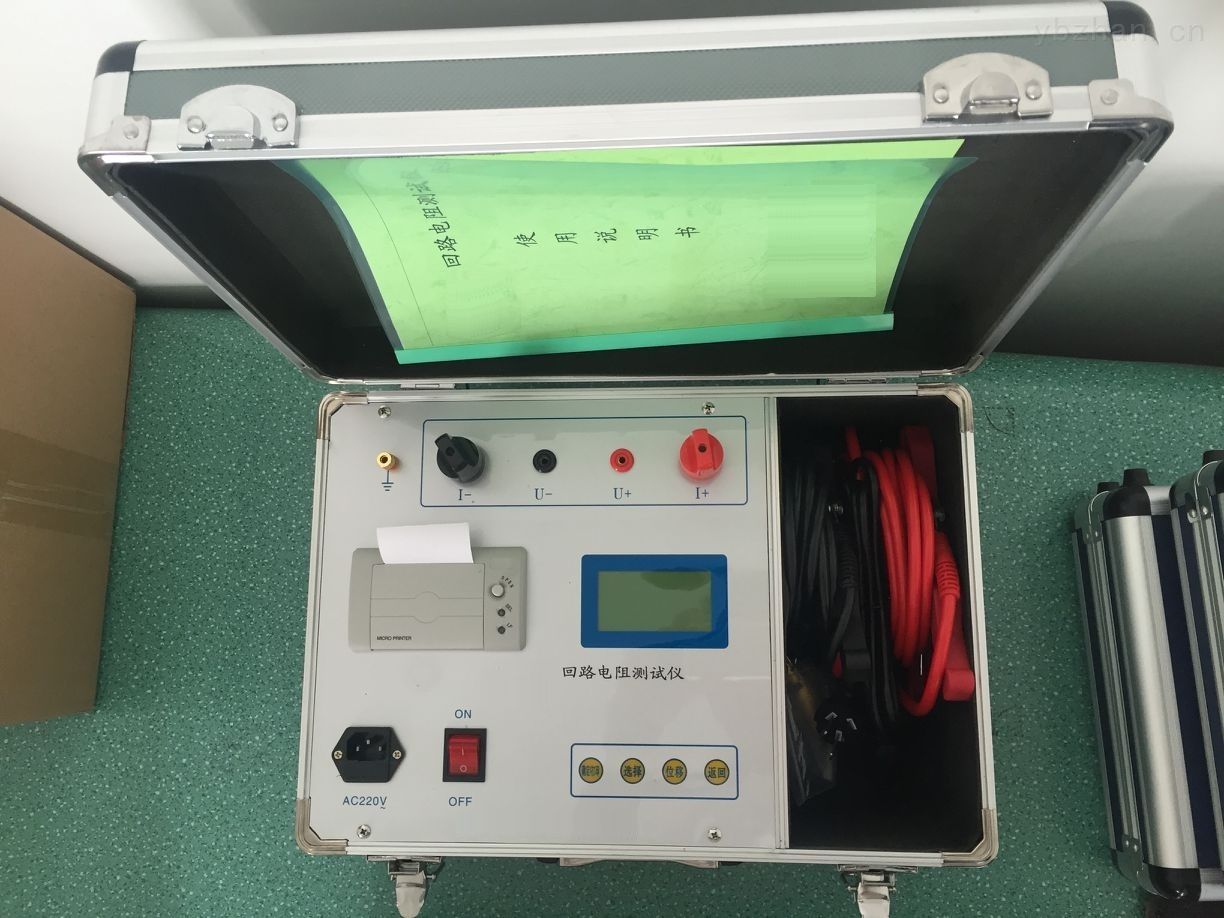

HLY-200A回路電阻測試儀生產廠家
產品特征
1. 大電流：采用電源技術，能長時間連續輸出大電流，克服了脈沖式電源瞬間電流的弊端，可以有效的擊穿開關觸頭
氧化膜，得到良好的測試結果。
2. 抗干擾能力強：在嚴重干擾條件下，液晶屏后一位數據能穩定在±1個字范圍內，讀數穩定，重復性好。
3. 使用壽命長：全部采用高精度電阻，有效的消除環境溫度對測量結果的影響，同時接插件的使用增強了抗振性能。
4. 攜帶方便：體積小、重量輕。
產品參數
1. 測量范圍：1～1999μΩ。
2. 分 辨 率：1μΩ。
3. 測試電流：DC 50A、100A、150A、200A 四檔固定輸出。
4. 測量精度：0.5%±1d。
5. 工作方式：連續。
6. 顯示方式：三位半LCD。
7. 工作電源：AC220V±10% ，50Hz。
8. 工作環境：溫度- 10℃～40℃ 濕度≤80 %RH。
9. 體 積：380mm×350mm×260mm。
10. 重 量：5kg（不含附件）。
