2．面板注釋：
1 —— 設備接地端子
2 ——U盤轉存口
3 ——打印機
4 ——液晶顯示器
5 ——控制器
6 ——過流保護（功率）開關
7 ——P1、P2：CT變比/極性/角差/比差試驗時，大電流輸出端口
8 ——S1、S2：CT變比/極性/角差/比差試驗時，二次側接入端口
9 ——K1、K2：CT/PT勵磁（伏安）特性試驗時，電壓輸出端口
10 ——A、X ：PT變比/極性/角差/比差時，一次側接入端口
11 ——a、x ：PT變比/極性/角差/比差時，二次側接入端口

互感器伏安特性測試儀 CT參數分析檢測裝置設計用途

設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

技術參數：

1. 電機容源:AC220V

2. 伏安輸出:1000V/15A(單機)

3. 變比輸出:600A/5V(單機)

4. 檢測精度:≤0.5%

5. 檢測范圍:CT25000A/5A或5000A/1A;PT5VA~500VA

6. 體機容積:380X260X260(mm)

7. 重機容量:24(Kg)

技術特證：

1、支持檢測CT和PT（保護類、計量類、TP 類）穩態和瞬時等參數.
2、滿足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求.
3、采用先進的電源技術，勵磁電壓高達30KV.
4、無需外接其它輔助設備，單機即可完成所有檢測項目.
5、自帶微型快速打印機、可直接現場打印測試結果.
6、采用智能控制器，操作簡單.
7、大屏幕液晶，圖形化顯示接口.
8、按規程自動給出（勵磁）拐點值.
9、自動給出5%和10%誤差曲線.
10、可保存3000組測試資料，掉電后不丟失.
11、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成WORD報告。
12、小巧輕便＜10Kg，非常利于現場測試。

TQSB便攜式高壓試驗變壓器價格，又稱升壓器，它是發電站、供配電系統及科研單位等廣大用戶的基本試驗設備。用于對各種電器產品、電氣設備、絕緣材料等進行規定電壓下的絕緣強度試驗，考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量承受過電壓的能力。

二、產品特點：

1、監視功能：輸出電流  儀表電壓 零位指示  分/合閘指示 計時指示

2、保護功能：過流保護  時間繼電器

3、TQSB便攜式高壓試驗變壓器價格采用新型時間繼電器，計時范圍更廣。

4、采用新型電流繼電器，更精確。更可靠，確保人身及設備安全。

5、結構合理，體積小，重量輕。

三、技術指標:

1、輸入電壓：220V±10%   50HZ

2、輸出電壓：0-250V

3、輸出容量：3KVA

4、計時范圍：1S-99H

5、環境溫度：-20oC至    50oC

四、使用方法：

1、正確接線，將調壓器逆時針回到零位。（調壓器不到零位不能升壓）

2、根據試驗的要求，整定“時間繼電器”及“電流繼電器”。

3、插上電源線，電源指示燈亮，按上合閘按扭，送電指示燈亮。（此時可以升壓）

4、勻速順時針旋轉調壓器手柄至所需值。

5、啟動計時開關，且“計時蜂鳴報警器”響時表示時間已到。

6、將調壓器逆時針旋至零位，按下分閘按鈕，送電指示燈滅。

7、拔掉電源線撤除接線，電源指示燈滅，試驗結束。

五、注意事項：

1、使用過程中，本儀器應可靠接地。

2、升壓及降壓過程應勻速，不要忽快忽慢。

3、試驗過程中應隨時觀察監視儀表，及時發現意外情況

變壓器損耗參數測試儀-電力系統設施產品別稱

變壓器容量及空載負載測試儀，變壓器容量空負載測試儀，變壓器容量及損耗測試儀,變壓器容量特性測試儀,變壓器容量測試儀,變壓器容量特性，變壓器容量特性測試儀價格，變壓器容量特性測試儀廠家，變壓器特性測試儀，有源變壓器容量特性測試儀，變壓器綜合特性測試儀，變壓器容量綜合特性測試儀

變壓器損耗參數測試儀-電力系統設施功能說明

①液晶顯示屏:用于漢字顯示，指導操作，直觀讀數。

②保險盒:保護儀器正常工作。

③接地柱:與大地連接，保證人身安全。

④面板式打印機:打印測量結果。

⑤測量變壓器容量和有源負載接線端子。

⑥測量變壓器空載負載損耗接線端子。

⑦外部220VAC電源插座，充電時及使用外部電源時使用。

測試用途

變壓器的容量、空載電流、空載損耗、短路電壓、短路(負載)損耗測量
工作電源 輸入電壓 185Vac～250Vac
允許輸入電壓 85Vac～264Vac
頻       率 50/60Hz
輸入功率 40VA
交流電壓 范       圍 10～650V
分  辨 率 0.001V
準  確 度 0.2%±0.001V
交流電流 范       圍 0.5～60A
分  辨 率 0.001A
準  確 度 0.2%±0.001A
分  辨 率 0.001Hz
準  確 度 0.2%±0.001Hz
功       率 范       圍 0～39kW
分  辨 率 0.001kW
準  確 度 ＜±0.5%(CosΦ＞0.1)，±1.0%(0.02＜CosΦ＜0.1)

液晶面板

液晶顯示界面主要有十一屏，包括主菜單和十個功能界面，下面分別加以詳細介紹。

1、主菜單界面

儀器開機即進入主菜單，界面如圖3所示：

主菜單共有十個可選項，分別為：容量測試、參數設置、有源負載、單相空載、三相空載、單相短路、三相短路、結果查詢、電氣參數、諧波分析。當光標指向哪一個功能選項時，哪個選項就變?yōu)榉瓷@示，可見圖四界面中選中項為‘容量測試’功能，按上下左右鍵可改變光標指向的選項。此時，按 確定鍵進入選中的功能顯示屏。最下端為提示行，顯示當前的日期時間、內部電池的電壓幅值和剩余電量百分比，從而可以及時掌握儀器的電池電量情況，了解儀器是否要充電避免沒有及時充電而在現場無法正常工作的情況。

有線氧化鋅避雷器阻性電流測試儀
產品特性

1.通流能力大

這主要體現在避雷器具有吸收各種雷電過電壓、工頻暫態過電壓、操作過電壓的能力。氧化鋅避雷器的通流能力完全符合甚至高于國家標準的要求。線路放電等級、能量吸收能力、4/10納秒大電流沖擊耐受、2ms方波通流能力等指標達到了國內領先水平。

2.保護特性優異

氧化鋅避雷器是用來保護電力系統中各種電器設備免受過電壓損壞的電器產品，具有良好保護性能。因?yàn)檠趸\閥片的非線性伏安特性十分優良，使得在正常工作電壓下僅有幾百微安的電流通過，便于設計成無間隙結構，使其具備保護性能好、重量輕、尺寸小的特征。當過電壓侵入時，流過閥片的電流迅速增大，同時限制了過電壓的幅值，釋放了過電壓的能量，此后氧化鋅閥片又恢復高阻狀態，使電力系統正常工作。

3.密封性能良好

避雷器元件采用老化性能好、氣密性好的優質復合外套，采用控制密封圈壓縮量和增涂密封膠等措施，陶瓷外套作為密封材料，確保密封可靠，使避雷器的性能穩定。

4.機械性能

主要考慮以下三方面因素:

(1)承受的地震力;

(2)作用于避雷器上的最大風壓力;

(3)避雷器的頂端承受導線的最大允許拉力。

5.良好的解污穢性能

無間隙氧化鋅避雷器具有較高的耐污穢性能。

國家標準規定的爬電比距等級為:

II級 中等污穢地區:爬電比距20mm/kv

III級 重污穢地區:爬電比距25mm/kv

IV級 特重污穢地區:爬電比距31mm/kv

6.高運行可靠性

長期運行的可靠性取決于產品的質量，及對產品的選型是否合理。影響它的產品質量主要有以下三方面:

(1)避雷器整體結構的合理性;

(2)氧化鋅閥片的伏安特性及耐老化特性;

(3)避雷器的密封性能。

7.工頻耐受能力

由于電力系統中如單相接地、長線電容效應以及甩負荷等各種原因，會引起工頻電壓的升高或產生幅值較高的暫態過電壓，避雷器具有在一定時間內承受一定工頻電壓升高能力。

操作步驟

打開電源開關, 屏幕出現開機界面

約幾秒后出現如下所示主菜單(圖)。主菜單的具體操作說明如下:

l 線路編號:按"功能"鍵將光標指向"線路編號"，按"確定"鍵進入;按"功能"鍵選擇要調整的位置，此位置下會有一個小光標;按 "增大"、"減小" 鍵進行選擇，所有位調整完成后，按"確定"鍵。

l PT變比:按"功能"鍵將光標指向"PT 變比"，按"確定"進入;按"功能"鍵選擇你要調整的位置，此位置下會有一個小光標;然后按 "增大"、"減小" 鍵進行選擇，位調整完成后，按"確定"鍵。

l 測試相序:按"功能"鍵將光標指向"測試相序"，按"確定"進入;按"功能"鍵選擇你要調整的位置，此位置下會有一個小光標;按 "增大"、"減小" 鍵進行選擇，位調整完成后，按"確定"鍵。其中A,B,C表示單相測量,X表示三相同測.

l 補償角度:調整方法同上，一般相間干擾的影響大約在2°~ 5°，由于準確測算干擾量有一定困難，一般不提倡硬性補償，而是將其設置為0.0°,可以按規程要求，縱向比較一段時間內數據變化趨勢。如果需要調整邊相校正角，可參考后面"測量原理"的有關章節.如果選擇三相同測,角度自動補償.

l 日期:調整方法同上，用"功能"鍵選擇要調整的項目年、月、日、時、分、秒，用"增大"、"減小"鍵進行調整，全部調整完后，按"確定"鍵。

l 模式 : 按"確定"將會在有線,感應,無線三種模式之間切換.

l 查看:按鍵盤"功能"鍵將光標指向"查看"，按"確定"進入(如圖六所示);按 "增大、減小、功能" 鍵選擇要查看的數據，按"確定"鍵顯示該組數據;

l 測量:按"功能"鍵使光標指向"測試"，按"確定"進入測量，出現圖七所示測量畫面。

顯示: 轉換顯示畫面，顯示全部測試信息，或簡要顯示。如果是三相同測,按"增大","減小"可以循環顯示三相的信息。

打印:可將測量的數據打印出來，但不存儲

存儲:存儲當前數據，選擇好數據的存儲位置，按"確定"鍵保存。

退出:退出測量，回到系統主菜單。

7.數據上傳:將隨機攜帶的數據通訊打包軟件安裝到計算機上，用串行通訊線將儀器與計算機的RS-232串口相連。打開儀器電源，在計算機上運行通訊程序，在計算機上點擊所需功能，可完成有關的操作

產品簡介

 具有良好保護性能的避雷器。利用氧化鋅良好的非線性伏安特性，使在正常工作電壓時流過避雷器的電流極小(微安或毫安級);當過電壓作用時，電阻急劇下降，泄放過電壓的能量，達到保護的效果。這種避雷器和傳統的避雷器的差異是它沒有放電間隙，利用氧化鋅的非線性特性起到泄流和開斷的作用。

技術參數

zui高輸出電壓:35KV

最大輸出電流:1.2mA(30KV時)

最大輸出功率:36W

電壓脈動系數:0.5%

電壓測量精度:±0.5%

0.75倍電壓精度:1%

1mA電流精度:±0.5%

電流測量精度:±0.5%

供電電源:AC 220V±15% 或 內部電源

使用溫度:25±10℃

體積重量:320mm×250mm×160mm 5.5kg

三倍多倍頻感應耐壓電壓發生器產品性能

  ◆ 輸入電壓：三相380V 50HZ

  ◆ 輸出電壓：單相0～300V/0～500V/0～1000V(連續可調)，頻率：150HZ

  ◆ 輸出容量：0～1000kvA，諧波失真：＜1%

  ◆ 空載運行時間：≤5分鐘

  ◆ 額定電壓下的被試品持續時間：40秒

  ◆ 負載特性：阻性、感性、容性均可

三倍多倍頻感應耐壓電壓發生器技術參數:

容量:3~1000kVA。

輸入電壓:AC 380V 50HZ 三相。

輸出電壓:200~1000V 150HZ 單相。

輸出波形:正弦波 失真度小于2%。

負載特性:負載可以是阻性、感性、容性。

局部放電:全電壓下小于2PC。

配置表：

使用環境:

1、電源條件:三相380V/50Hz

2. 輸出電壓:50-500V(最大750V),150Hz;

100-1000V(最大1500V)，150Hz;

3. 容 量:1-1000KVA;

4. 波 形:正弦波，失真度小于1%;

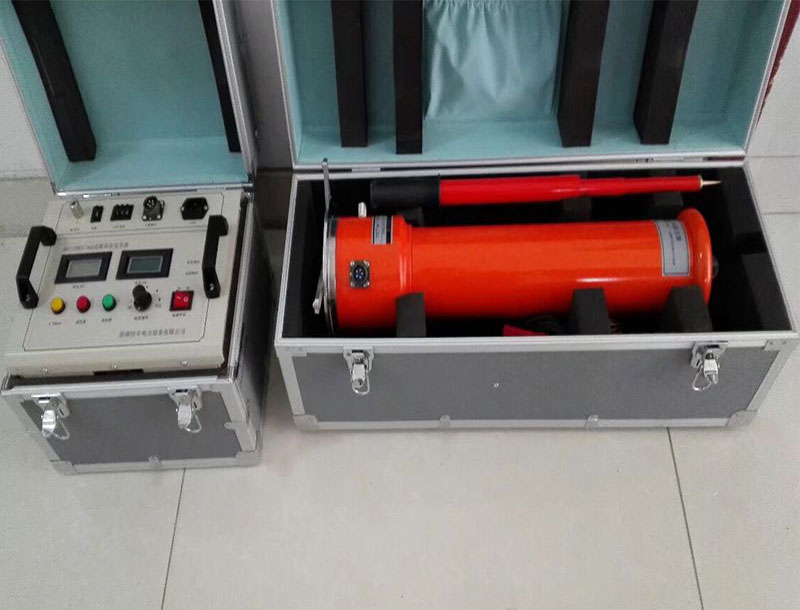

	ZGF-120KV 直流高壓發生器 購買價格：0.00 點擊次數：140 發布時間：2019-07-26 17:51:54

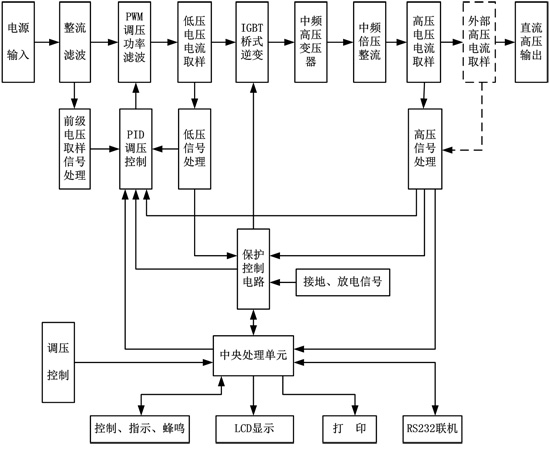

60KV2mA直流高壓發生器包郵工作原理框圖

60KV2mA直流高壓發生器包郵產品規格

產品別稱

直高發、直流發生器、 智能型直流高壓發生器、 高壓直流發生器、高頻直流發生器、高壓發生器 、交直流高壓發生器 、中頻直流高壓發生器、直流高壓發生器

技術標準

DL/T 848.1-2004 《高壓試驗裝置通用技術條件 第1部分:直流高壓發生器》

DL/T 474.2-2006 《現場絕緣試驗實施導則 第2部分:直流高電壓試驗》

DL/T596-2005 《電力設備預防性試驗規程》

GB1094.1-GB1094.6-96 《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

GB4793-1984 《電子測量儀器安全要求》

GB191 《包裝貯運標志》

GB/T.311-1997 《高壓輸變電設備的絕緣與配合》
