1、使用本儀器前一定要認真閱讀本手冊。
2、儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、儀表應避免劇烈振動。
5、對儀器的維修、護理和調整應由專業人員進行。
6、測試線夾的黃、綠、紅分別對應變壓器的A、B、C不要接錯。
7、高、低壓電纜不要接反。
8、測單相變壓器時只使用黃色和綠色線夾，不要用錯，不用的測試夾要懸空。
變壓器變比電橋測試儀廠家產品用途
采用現代電子技術設計，儀器操作由單片機控制完成，其大屏幕液晶屏可直觀顯示三相變比、誤差、分接位置等信息，儀器設計有分接繞組縱向測試功能，可自動判斷分接位置及進行相應變比值的存儲，該儀器適用于包括Z型在內的各種接線組別變壓器的變比測試。
產品特性
1、可精確測量各種配電變壓器的容量，無源測量，方便、準確。
2、內部自帶電源、自動產生三相大功率測試電源。
3、可測量各種類型的變壓器的空載電流、空載損耗、短路電壓、短路損耗。
4、可自動進行波形畸變校正，溫度校正，電壓校正，電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。
5、電壓回路寬量限：電壓zui大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
6、電池剩余電量百分?jǐn)?shù)指示功能，絕非簡單的虧電報警。
6、大屏幕、亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，寬溫液晶帶亮度調節，可適應冬夏各季。
7、用戶可隨時將測試的數據通過微型打印機將結果打印出來。
8、測試結果存儲功能，可存儲200組容量測試數據。
異頻介質損耗測試儀
1. 本儀器只能在停電的設備上使用；接地端應可靠接在接地網，
儀器盡量選擇在寬暢，安全可靠的地方使用。
2. 被試設備從運行狀態斷開高壓引線轉為檢修狀態，并對其清掃，初步絕緣試驗良好后，方可利用該儀器進行試驗，以防被試設備絕緣低劣，使儀器在加壓過程中損壞。
3. 根據設備的安裝情況確定采用那種接線，并在相應的菜單選項中選擇其接線方法。
4. 根據不同設備正確選擇測試電壓等級，并在相應的菜單選項中選擇所需電壓。
5. 測試過程中如遇危及安全的特殊情況時，可緊急關閉總電源。
6. 斷開面板上電源開關，并明顯斷開220V試驗電源，才能進行接線更改或工作結束；重復對同一試驗設備進行復測時，可按下復位后，重新測量，也可以在上一次測試完成后選擇重復進行。
7. 為保證測量精度，特別當小電容量試品損耗小時，一定要保證被試設備低壓端（或二次端）絕緣良好，在相對濕度較小的環境中測量。
8. 在進行大電容試品實驗時，儀器的接地與被試品接地，不應該在同一接地點，以防接地放電時反擊電壓或者流動波影響儀器的安全。
9. 儀器自帶有升壓裝置，應注意高壓引線的絕緣距離及人員安全；10、儀器應可靠接地，接地不好可能引起機器保護或造成危險。
10. 儀器啟動后，除特殊情況外，不允許突然關斷電源，以免引起過壓損壞設備；
11. 儀器所配（HVx）專用高壓電線雖出廠時已檢測合格，但測量時仍需遠離人體及低壓測試線（Cx）；高壓芯線與高壓屏蔽線均不允許接地和測試回路的低電位部分。
CX輸入線的芯線和屏蔽線均不允許接觸測試回路的帶高壓部分。
12. 儀器應注意防潮，防劇烈振動。
13. 當現場干擾較大，用工頻無法得到確定結果時，應使用異頻測量，其它情況應使用工頻測量。
14. 當發出測量指令后，較長時間（1分鐘）屏幕上不出現測量結果，有可能是試品電容太大或死機造成，重新開機后降低測量電壓再測。
15. 試品短路將無法測量，儀器自動保護。機機頭上方出紙口處伸出一段時，按一下按鍵停止走紙。打印紙允許往外拉。
LYYD-75KVA/150KV便攜式高壓試驗變壓器產品概述
是在同類產品YDJ（G）型變壓器的基礎上，按變壓器國家標準ZBK41006—89要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。
二、LYYD-75KVA/150KV便攜式高壓試驗變壓器產品結構
鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。其內外部結構見圖1。
產品型號含義
Y D Q C（ ）—□ / □

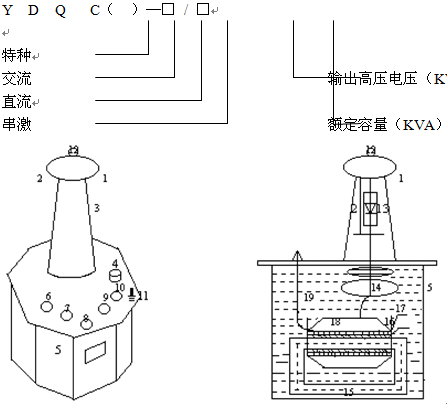

圖1：結構示意圖
1-均壓球；2-硅堆短路桿；3-高壓套管；4-油閥；5-殼體；6、7-調整電壓輸入a、x端子；8、9-儀表測量E、F端子；10-高壓尾X端子；11-變壓器外殼接地端；12-高壓輸出A端子；13-高壓整流硅堆；14-內部均壓環；15-變壓器鐵芯；16-初級低壓繞組；17-測量儀表繞組；18-二次級高壓繞組；19-變壓器油。
LYYD-75KVA/150KV便攜式高壓試驗變壓器工作原理
為單相變壓器，聯結組標號II。單臺變壓器的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至試驗變壓器的初級繞組，根據電磁感應原理，在變壓器高壓繞組可獲得試驗所需的高電壓。其工作原理圖見圖2所示。
1、工作原理示意圖

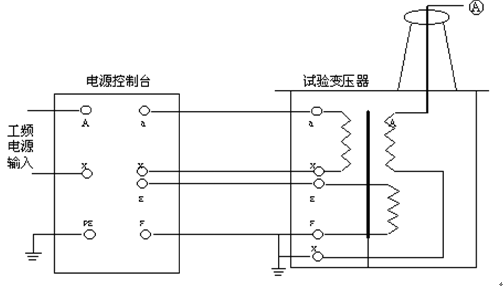

圖2 ：工作原理示意圖
在試驗變壓器中：a、x為低壓輸入端；A、X 為高壓輸出端；E、F為儀表測量端。
2、單臺交直流兩用型變壓器工作原理見圖3。圖中所示：高壓套管內裝有高壓硅堆，串接在高壓回路中作高壓整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得交流高電壓，其狀態為交流輸出；反之在抽出短路桿時，其狀態為直流輸出。
3、三臺變壓器串激獲得更高電壓原理見圖4，串激變壓器有很大的優越性，因為整個試驗裝置由多個單臺串激式變壓器組成，單臺試驗變壓器有著體積小、重量輕、便于運輸?shù)奶攸c，它既可以串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可以分開單獨使用。整套試驗裝置投資小、經濟實惠。圖3所示：在三臺串激式試驗變壓器串激使用中，單臺變壓器B1、B2、B3的輸出電壓都是U，*、二級的試驗變壓器內部都有一個激磁繞組，分別為A1、C1 和A2、C2。當控制電壓加在*級變壓器B1的初級繞組a1、x1上，激磁繞組A1、C1給予試驗變壓器B2初級繞組供電，第二級試驗變壓器B2的激磁繞組A2、C2給試驗變壓器B3的初級繞組供電。由于*級變壓器B1的高壓尾及殼體接地，第二、三級的變壓器B2和B3對地有絕緣支架的隔離，這樣變壓器B1、B2、B3對地輸出電壓分別為1U、2U、3U。
