數字智能局部放電檢測儀
達瑞電氣為您推薦：

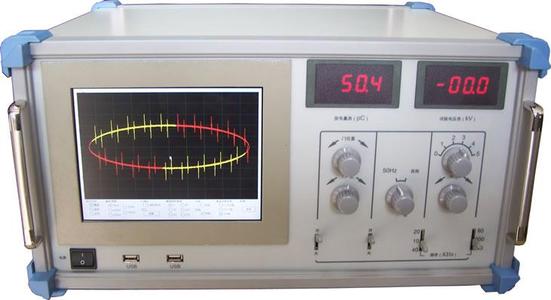

JFD-1250型數字智能局部放電檢測儀是揚州科能電力電子設備有限公司自主開發研制的新一代數字式局部放電檢測儀。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜、科研單位等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。
本儀器檢測靈敏度高，試樣電容復蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。
產品特點
◆ 程控工作方式，局部放電測量、分析更方便。
◆ 完備的全中文界面軟件，漢字提示操作，簡單易學。
◆ 任意存儲、打印局放圖形及數據，自動生成實驗報告。
◆ 自由選擇橢圓、直線顯示方式，可靜態對一周波試驗電壓的局部放電脈沖詳細測量、觀測、分析。
◆ 采用數字開窗技術，可避免干擾對測量的影響。
◆ 任意相位開窗，單窗、雙窗任選，橢圓360度旋轉。
◆ 具有對交聯電纜脈沖式放電進行故障定位的功能
2、主要技術指標
2.1 可測試品的電容量范圍
可測試品的電容量范圍：6pF--250μF
2.2 檢測靈敏度
2.3放大器頻帶：
低端：10KHZ、20KHZ、40KHZ任選
高端：80KHZ、200KHZ、300KHZ任選
2.4 放大器增益調節：
粗調六檔，檔間增益20±1 dB;細調范圍≥20dB
2.5 時間窗：
窗寬：可調范圍15°～150°
窗位置：每一窗可旋轉0°～170°
兩個時間窗可分別開或同時開
2.6 放電量測量：
放電量測量：0-100.0誤差<±5%(以滿刻度計)
2.7 橢圓時基：
頻率50HZ、100HZ、150HZ、200HZ、400HZ
橢圓旋轉：可作120°旋轉
顯示方式：橢圓—直線
2.8 試驗電壓測量：
量程：100KV（可擴展）
精度：優于±5%（以滿刻度計）
2.9 零標功能：
具有內、外零標功能，有利于局部放電的識別
2.10 數字處理系統技術指標：
計算機：華碩主板、1G內存、RS232接口、WIN XP界面、INTER 雙核2G以上的處理器、80G硬盤
采樣精度：12bit；采樣速率：40M／S，RAM存儲器:每路512K
顯示器：8寸液晶彩顯
2.11、體積：
500*500*210（寬*深*高）mm3
2.12、重量：
約18kg
注：以上信息及技術參數來源于揚州達瑞電氣有限公司整理發布
