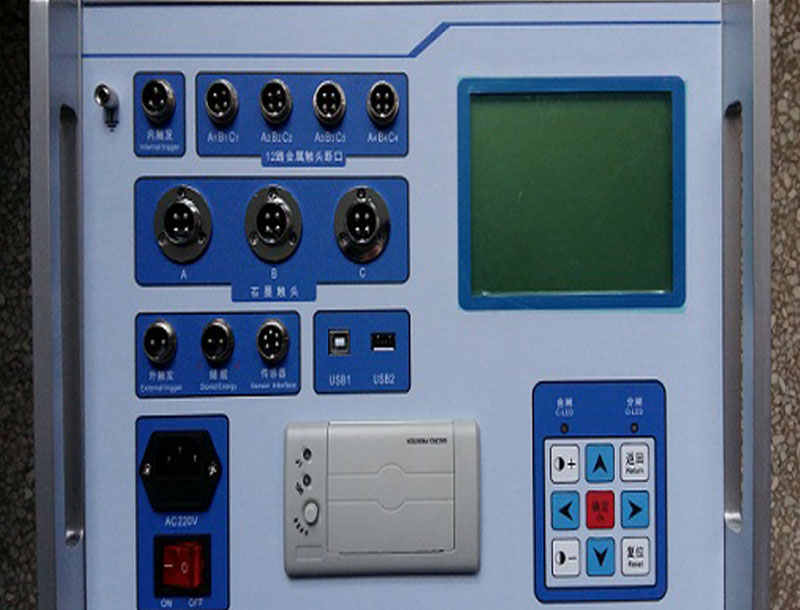

高壓開關特性測試儀接線方法
本測試儀具有對少油開關、SF6開關及真空開關的動特性進行綜合測試的功能，根據各類開關的不同結構特點配有相應的速度傳感器，其種類為：傳感器、角度旋轉傳感器、滑動傳感器。
2. 傳感器介紹
2.1 傳感器
傳感器的外形如圖8所示：
外形尺寸為：30mm×20mm×20mm。體積小、重量輕、可以方便地捆綁（采用絕緣膠布就可以了）在直線運動機構上。
特點如下：
☆ 傳感器不需要任何支撐，方便現場安裝；
☆ 適應于現場開關機構為直線運動的任何場合的測試；
☆ 體積小、重量輕、安裝方便、不擔心影響操作機構的運動速度?！ ?nbsp;
2.2 角度旋轉傳感器
角度旋轉傳感器的外形如圖7所示:
角度旋轉傳感器采用光柵原理，直接測試旋轉角度與時間的關系，再根據輸入的參考開距或總行程自動計算比例系數，后換算成實際的速度和行程。
特點如下：
☆ 傳感器重量輕，與開關旋轉部位接觸部分為強力磁鐵，支撐架為萬向強磁力固定方式，方便現場安裝；
☆ 可以識別正反轉，有利于判斷開關的過沖行程；
☆ 適應于現場開關機構有旋轉運動部位，且角度與直線運動呈線性關系的場合。
2.3 滑動傳感器 （選配）
滑動傳感器的外形如圖9所示：
變壓器繞組的直流電阻測試
變壓器繞組的直流電阻測試是變壓器在交接、大修和改變分接開關后，必不可少的試驗項目。通過測量變壓器繞組的直流電阻，可以檢查出引線的焊接或連接質量，繞組有無匝間短路或開路，以及分接開關的接觸是否良好等情況。
直流電阻快速測試儀是取代直流單、雙臂電橋的高精度換代產品。儀器采用了先進的開關電源技術，其測量速度比電橋快一百多倍，顯示部分由四位半LCD液晶顯示測量結果，三位半LCD液晶顯示環境溫度或測試電流值，克服了其它同類產品由LED顯示值在陽光下不便讀數的缺點，同時具備了自動消弧功能。本儀器具有測速快、精度高、顯示直觀、抗干擾能力強、體積小、耗電省、測試數據穩定可靠、不受人為因素影響等優點。儀器內裝可充電電池組（12V），交直流兩用，便于現場及野外測試。
本產品符合DLT 845.3-2004《電阻測量裝置通用技術條件第3部分直流電阻測試儀》的要求。

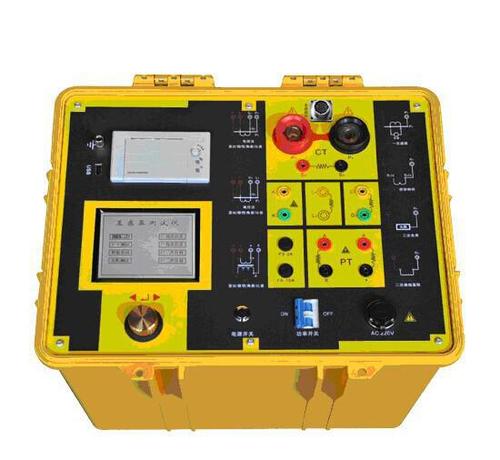

互感器特性綜合檢測儀
互感器特性綜合檢測儀是專門為繼電器保護專業試驗電流互感器伏安特性、變比測試及極性判別而設計，還可作變壓器極性判別測試，是一臺性能價格比較高的多功能試驗儀器。
本儀器采用高效低耗優質材料和特殊繞法的升壓器，單片機微處理器進行數據采集、分析和存儲，內置微型打印機，可打印測試數據和曲線，測量 CT 變比時，可自動計算出變比值。一人操作即可完成全部測試工作。本機具有重量輕、操作方便、其性能獨特，是現場人員不可多得的儀器。
直流高壓發生器使用方法
如做容性負載試驗時，一定要接上限流電阻。
1.試驗器在使用前應檢查其完好性，聯接電纜不應有斷路和短路，設備無破裂等損壞。
2.將機箱、倍壓筒放置到合適位置分別聯接好電源線、電纜線和接地線，保護接地線與工作接地線以及放電棒的接地線均應單獨接到試品的地線上(即一點接地)。嚴禁各接地線相互串聯。為此，應使用DHV專用接地線。
3.電源開關放在關斷位置并檢查調壓電位器應在零位。過電壓保護整定值一般為試驗電壓的1．1倍。
4.空載升壓驗證過電壓保護整定是否靈敏。
5.接通電源開關，此時紅燈亮，表示電源接通。
6.按綠色按鈕，則綠燈亮，表示高壓接通。
7.順時針?lè)较蚱骄徴{(diào)節調壓電位器，輸出端即從零開始升壓，升至所需電壓后，按規定時間記錄電流表讀數，并檢查控制箱及高壓輸出線有無異?，F(xiàn)象及聲響。
8.降壓，將調壓電位器回零后，隨即按紅色按鈕，切斷高壓并關閉電源開關。
9.對試品進行泄漏及直流耐壓試驗。在進行檢查試驗確認試驗器無異常情況后，即可開始進行試品的泄漏及直流耐壓試驗。將試品、地線等聯接好，檢查無誤后即打開電源。
10.升壓至所需電壓或電流。升壓速度以每秒3—5kV試驗電壓為宜。對于大電容試品升壓時還需監視電流表充電電流不超過試驗器的大充電電流。對小電容試品如氧化鋅避雷器、磁吹避雷器等先升至所需電壓(電流)的95％，再緩慢仔細升至所需的電壓(電流)。然后從數顯表上讀出電壓(電流)值。如需對氧化鋅避雷器進行0.75UDC—1mA測量時，先升至UDC1mA電壓值，然后按下黃色按鈕，此時電壓即降至原來的75％，并保持此狀態。此時可讀取電流。測量完畢后，調壓電位器逆時針回到零，按下綠色按鈕。需再次升壓時按紅色按鈕即可。
必要時用外接高壓分壓器比對控制箱上的電壓。
11.試驗完畢，降壓，關閉電源。
12.幾種測量方法
1)一般測量時，當接好線后，先把聯接試品的線懸空，升到試驗電壓后讀取空試時的電暈和雜散電流I，然后接上試品升到試驗電壓讀取總電流Ⅰ1；試品泄漏電流：Io =Ⅰ1—I’

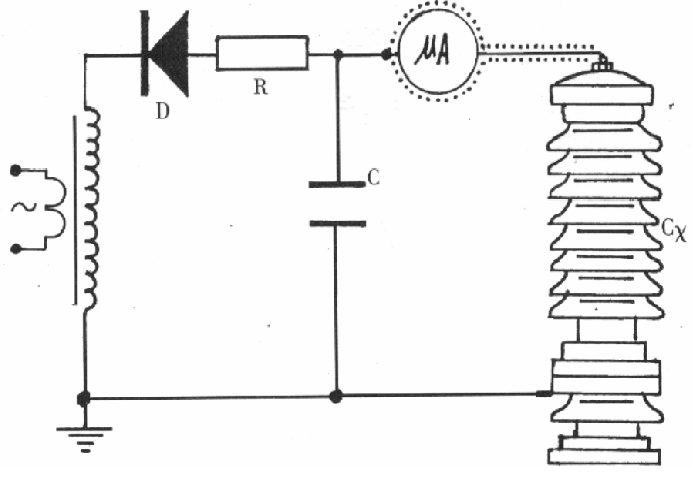

2)當需要測量被試品泄漏電流時，則應在高壓側串入高壓微安表(見下圖)

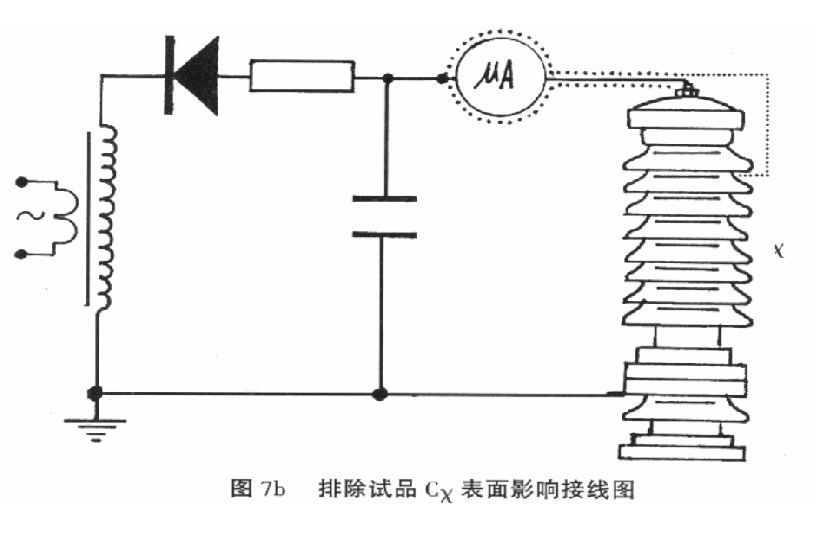

微安表必須有金屬屏蔽，應采用屏蔽線與試品聯接。高壓引線的屏蔽引出應與儀表端的屏蔽緊密聯接。如果試品表面污穢要排除試品表面泄漏電流的影響可在試品高電位端用裸金屬軟線緊密繞幾圈后與高壓引線的屏蔽相聯接(見下圖)。
ZGY-40A直流電阻測試儀
ZGY-40A直流電阻測試儀，以高速微控制器為核心，采用高頻調制大功率電源、高速A/D轉換器及程控電流源技術，實現了可達40A的大電流輸出，達到了前所未有的測量效果及高度自動化測量功能，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善，充放電速度快等特點。該儀器體積小、重量輕、便于攜帶，是變壓器直流電阻測試的*新一代產品。
直流電阻測試儀、變壓器直流電阻測試儀、接地線成組電阻測試儀、直流單雙臂電橋、三通道直流電阻測試儀
一．概述
ZGY-40A直流電阻測試儀，以高速微控制器為核心，采用高頻調制大功率電源、高速A/D轉換器及程控電流源技術，實現了可達40A的大電流輸出，達到了前所未有的測量效果及高度自動化測量功能，具有精度高，測量范圍寬，數據穩定，重復性好，抗干擾能力強，保護功能完善，充放電速度快等特點。該儀器體積小、重量輕、便于攜帶，是變壓器直流電阻測試的*新一代產品。
ZGY-40A直流電阻測試儀主要功能及特點
1.ZGY-40A直流電阻測試儀采用高速16位A/D轉換器，測量數據穩定，重復性好。
2.ZGY-40A直流電阻測試儀自動程控電流源技術，既可手動選擇典型值輸出電流也可由內部微控制器自動控制輸出電流，電流源內部共設2000個電流檔位，在自動狀態下，由內部微控制器根據被測電阻自動控制，從而達到比較寬的測量范圍和*佳的測量狀態。
3.ZGY-40A直流電阻測試儀實時動態顯示，響應速度快，可在測量狀態直接轉換分接開關，儀器會自動提示，新的電阻值很快就會顯示出來，無須重新啟動。
4.ZGY-40A直流電阻測試儀高度智能化設計，功能設置巧妙*，可自動判斷測試線虛接、斷線等故障。
5.ZGY-40A直流電阻測試儀保護功能完善，能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。
6.ZGY-40A直流電阻測試儀可顯示測量電流和測量時間。
7.智能化功率管理技術，可有效減輕儀器內部發熱。
8.可儲存250次測量數據，掉電不丟失。
9.全部漢字菜單及操作提示，直觀方便。
10.內置微型打印機，可打印測量結果和內存記錄。
11.不掉電日歷，時鐘功能。
三、ZGY-40A直流電阻測試儀主要技術指標：
