介質損耗測試儀電力承修試
GPS或紅外線測距儀，水準儀，經緯儀，全站儀，游標卡尺，運輸工具桿塔組立和架線設備，金屬抱桿許用軸壓大于100kN（容許吊重大于30kN），金屬抱桿許用軸壓不大于100kN（容許吊重不大于30kN）大型牽引機280kn，大型張力機180kn（4*4.5kn），中型牽引機80kn中型張力機60kn，絕緣油、氣施工設備，真空濾油機凈油能力6000L/H真空度小于60pa干燥空氣發生器，露點小于-40度，參考流量2m3/min，SF6氣體回收裝置抽氣速率大于等于40m3/h，SF6氣體抽真空充氣裝置抽氣速率≥45L/s，真空泵大于等于4000m3/h，線路維修施工設備，雙鉤15~20kN，卡線器，緊線器10~15kN，起重滑車20~50kN，放線滑車，機動絞磨機50kN，手扶絞磨機50kN，電動絞磨機50kN，放線架60kN，手動液壓機240kN，斷線器，油壓分離式穿孔工具0~120mm，導線壓接機1000-1250kN，導線壓接機2000kn，導線壓接機600kN，液壓壓接鉗160kN，液壓壓接鉗600kN，電纜壓接鉗200-300mm2，電纜壓接鉗90-200mm2，電纜壓接鉗16-90mm2，液壓彎排機適用排寬度50-125mm，厚度5-12mm，電焊機≥400A，測量、試驗及動力設備，GPS或紅外線測距儀，水準儀，經緯儀，全站儀，游標卡尺，接地電阻測試儀，絕緣電阻測試儀，鉗型電流表，發電機3kw8kw12kw，電纜引線器160m，電纜引線器100m，電纜輸送機5kn，電纜牽引機3kn有毒、易燃、易爆氣體檢測儀數字式真空計0-1000pa，線纜輕質切刀，線纜軟質切刀，力矩扳手，電纜剝皮工具，介質損耗測試儀，高壓發生設備，直流高壓發生器DC:300kV/5mA，DC:250kV/5mA，DC:200kV/3mA，DC:120kV/2mA，DC:60kV/2mA，AC：10kVA/100kV，AC：6kVA-10kVA/50kV，AC：5kVA/50kV，變頻串聯諧振試驗成套裝置4000kVA/800kV /5A 30~300Hz，2000kVA/400kV /5A 30~300Hz，500kVA/200kV /2.5A 30~300Hz，75kVA/75kV/1A 30~300Hz局部放電成套裝置400kw以上，頻率大于100hz電源，感應耐壓試驗裝置15kVA/600V 150Hz電氣測量?jī)x器高壓介質損耗測試儀抗干擾變頻，回路電阻測試儀DC:≥100A互感器伏安特性測試儀500V/5A，地網接地電阻測試儀，電容電感測試儀三相同時測量，測量用電流互感器0.2級，變壓器直流電阻測試儀DC：≤1A，變壓器變比測試儀數字式，變壓器有載分接開關特性測試儀I≥1A，變壓器綜合參數測試儀AC：500V/60A斷路器特性測試儀氧化鋅避雷器阻性電流測試儀，單相繼電保護測試儀兩相電流、兩相電壓，大電流發生器500A/5V，雷擊計數器動作測試儀，絕緣電阻測試儀DC：0~5000V 200G（MΩ）短路電流≥3mA。電纜識別儀，油、氣試驗儀器，色譜儀，閉口閃點儀酸值測定儀，PH測定儀，絕緣油介電強度測試儀，常用儀器儀表，兆歐表DC：5000V，兆歐表DC：2500V，兆歐表DC: 500V，萬用表單臂電橋，雙臂電橋，數字式雙鉗相位伏安表,測量電流小于50m，相序表，鉗型電流表，直流穩壓穩流電源220V/110V/5A，電流互感器二次回路負載測試儀20V/5A，三相調壓器15kVA。

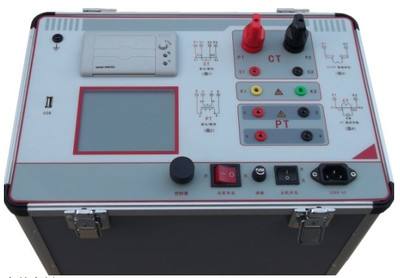

CT/PT特性測試儀器本產品是一款全自動化的CT/PT特性測試儀器，是繼電保護和高壓絕緣***的專門檢測儀器。儀器可以完成的試驗包括：CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、CT交流耐壓試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗和PT交流耐壓試驗，自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值等結果參數儀器采用進口核心器件，嚴格的制造工藝，保證產品性能穩定可靠；儀器面板采用***工學設計，操作簡便，一人操作即可完成全部測試工作，軟件功能強大，自動計算并給出測試結果；自帶U盤轉存功能，結合上位機軟件，生成完備的測試報告，數據管理簡便***，減輕測試人員工作負擔；儀器自帶微型打印機，可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的***測試儀器。 產品別稱PT伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CT伏安特性綜合測試儀、CT伏安特性測試儀、PT伏安特性測試儀、互感器伏安特性測試儀、伏安特性變比極性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、CTPT特性綜合測試儀產品特征1、安全方便：儀器自動化程度高，自動完成設定試驗，并給出試驗結果和曲線。試驗人員無需接觸被測試設備，遠離高壓電路，確保人身安全2、功能***：儀器集CT伏安特性試驗、CT變比極性試試驗、CT極性試驗、CT一次通流試驗、CT交流耐壓試驗、PT伏安特性試驗、PT變比極性試驗、PT極性試驗、PT交流耐壓試驗于一體。自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值，并實時保存打印測試記錄和日期，方便用戶整理測試報告 3、輸出容量大：伏安特性試驗單機***輸出電壓1000V，外接升壓器（選配）***電壓可升至2500V,變比試驗和一次通流***電流1000A，儀器輸出容量5kVA,***可做500kV等級1A電流互感器的伏安特性試驗 4、人機界面友好：大屏幕320*240點陣漢字圖形界面，圖形清晰、美觀；使用高性能旋轉鼠標，操作簡單方便、壽命長；自帶微型打印機，即時打印試驗數據和曲線 5、數據存儲量大：儀器內置存儲器，各功能模塊測試數據均可保存且掉電不丟失，現場試驗完成后，可在室內查看和打印試驗結果 6、U盤轉存：支持U盤轉存試驗數據，通過PC機進行讀取，操作簡便快捷 7、PC機軟件強大：PC機應用軟件功能強大，操作簡單，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理 8、多電源供電模式：儀器電源實現AC220V或AC380V自適應供電。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出為0～600V；當輸入端子接AC380V電壓時，交流電壓輸出為0～1000V，用戶可根據實際需要進行選擇  |
云南的電力工程公司如果想要從事承裝修試承試類電力活動，就需要先去申報相應的資質證書，而承試五級電力資質許可證可以從事110kV以下的高壓電力試驗活動，雖然含金量不高，但是申報的難度很低，很適合中小型的電力工程公司來申報，那么具體來說，云南五級承裝修試電力資質許可證怎么申報呢？本文來為您進行簡單的介紹。
云南的電力工程公司如果想想要成功申報承試五級電力資質許可證，就要從資金、設備、技術人員、場地四個方面來進行準備，本文就來給大家進行簡單的介紹。
云南五級承裝承修承試資質申報要求如下：
1、具備法人資格和完善的組織機構；
2、注冊資本不低于400萬元，資產480萬元以上；
3、技術負責人具有3年以上從事電力設施試驗管理工作經歷，具有電力專業工程師以上專業技術任職資格；
4、具有不少于10人的技術及經濟專業人員（含技師、技師和工），其中電力工程專業工程師、工程師以及工程技術人員不少于5人；
5、配備有至少1名安全管理人員，安全工程師具有電力專業工程師以上專業技術任職資格；
6、具有總面積不少于400平方米的固定經營場所，并具有專業試驗室和可試驗10千伏以下電壓等級的輸電、供電、受電電力設施的試驗設備；
7、具有健全的技術檔案管理制度。
| 電力承試五級資質設備清單 | |||||
| 設備類別 | 機具設備名稱 | 單位 | 數量 | 規 格 | 規格型號 |
| 一、高壓發生設備 | 直流高壓發生器 | 套 | 1 | DC：60kV/2mA | YTCZG-60kV/2mA |
| 工頻耐壓試驗裝置 | 套 | 1 | AC：5kVA/50kV | YD-J-5kVA/50kV | |
| 變頻串聯諧振試驗成套裝置 | 套 | 1 | 75kVA/75kV/1A 30～300HZ |
YTC850-75kVA/75kV | |
| 二、電氣測量?jī)x器 | 回路電阻測試儀 | 臺 | 1 | DC：≥100A | YTC5501-100 |
| 三相繼電保護測試儀 | 臺 | 1 | 三相電壓電流各2組 | YTC1000 | |
| 互感器伏安特性測試儀 | 臺 | 1 | 500V/ | YTC8750B | |
| 接地電阻測試儀 | 臺 | 1 | UT521 | ||
| 變壓器直流電阻測試儀 | 臺 | 1 | DC：≥10A | YTC316-10 | |
| 變壓器變比測試儀 | 臺 | 1 | 數字式0.5級 | YTC3317 | |
| 斷路器特性測試儀 | 臺 | 1 | YTC3980 | ||
| 三、常用儀器儀表 | 兆歐表 | 只 | 1 | DC：2500V | YTC2671 |
| 兆歐表 | 只 | 1 | DC：500V | YTC2671 | |
| 數字式雙鉗相位伏安表 | 只 | 1 | 測量電流1mA～ | YTC2220 | |
變頻控制器從結構上分為兩大類變頻控制器從結構上分為兩大類
變頻控制器從結構上分為兩大類：20kW及以上為控制臺式，20kW以下為便攜箱式；它是由控制器和濾波器組成。在系統中變頻控制器的主要作用是把幅值和頻率固定的工頻380V或220V的正弦交流電轉變成為幅值和頻率可調的正弦波，并為整套設備提供電源。
變頻控制器具有IGBT保護、過流保護、過壓保護、放電保護、進線保護等可靠的保護功能，保證試驗人員和試品的安全。
IGBT保護：當IGBT電流過大或過熱時，CPU將停止工作，直到系統恢復正常。
過壓保護：是指當試驗電壓超過人為整定的保護電壓（保護電壓可根據不同試驗電壓需要任意設定）時，控制器自動跳閘，CPU停止工作，并提示系統發生過壓保護。
過流保護：是當CPU檢測到母線工作電流超過IGBT工作電流或IGBT溫度過高時，CPU會發生過流保護信號，裝置停止工作，并通過液晶屏提示系統發生過流保護。
放電保護：當試器擊穿、短路或試品放電時，CPU停止工作，并切斷主回路。
進線保護、低通濾波器：不僅可以在穩態下使放電或擊穿電流小，而且使暫態瞬時電流的破壞減小，從而保證設備和人身的安全。
測量部分：試驗人員可直接從變頻控制器控制面板上讀取輸入電壓、電流、當前工作頻率、變頻控制器輸出電壓、電流及試品上所加諧振電壓信號。
3．2．2勵磁變壓器
勵磁變壓器的作用是將變頻電源的輸出電壓升到合適的試驗電壓，滿足電抗器、負載在一不定期品質因數下試驗電壓的要求（勵磁變壓器的容量一般與變頻控制器相同）。為了滿足不同電壓等級、不同容量試品的試驗要求，勵磁變壓器高壓繞組一般有多個抽頭。
3．2．3高壓電抗器
高壓電抗器L是諧振回路的重要部件，當電源頻率等于1/（2π√LCx ）時，它與被試品Cx發生串聯諧振；電抗器的性能直接影響到系統Q值的大小。
3．2．4高壓分壓器
高壓分壓器是高電壓測試器件，它由高壓臂C1和低壓臂C2組成，測量信號從低壓臂C2上引出，作為高壓電測量和保護信號。
3．3決定系統配置參數的因素
系統諧振電壓等級和容量取決于試品的電容量C，試驗電壓U試驗頻率f。
YHX-300G遠程無線高壓核相器采用GPS授時技術和無線傳輸技術，用于遠距離核相、近距離核相和開關柜取電感應點核相。還具有高壓驗電、核定相序、測量電網頻率的功能。儀器適合5V～500KV輸電線路帶電核相作業。
YHX-300G遠程無線高壓核相器采用GPS衛星授時技術，在全球任何地方獲取統一的時間，能夠同時測量任何地方的兩條電線相位差值。解決了傳統無線核相儀操作需在300米以內的距離限制。
工作原理
遠距離核相---測量模式：甲乙主機由GPS授時，在相同的GPS時間（納秒級）開始接收Y發射器的相位和頻率信息，根據甲乙的相位值計算相位差值。
遠距離核相---授時測量模式：甲乙主機預先由GPS授時，然后啟動甲乙主機內部時鐘，在相同的時間微秒級開始接收Y發射器的相位和頻率信息，根據甲乙的相位值計算相位差值。
近距離核相：由一個主機測量接收X發射器和Y發射器的信號，計算兩線路的相位差值。
發射器原理：采集帶電線路的相位和頻率信息，將信息編碼后通過無線電波的形式發送給接收主機。
產品別稱
核相器、核相儀、核相裝置、無線核相器、高壓核相器、高壓核相儀、語音核相器、語音核相儀、無線核相器、無線核相儀、數字核相器、數字核相儀、定相器、高壓定相器、10KV高壓核相儀、數字高壓無線核相儀、遠程核相儀、核相儀廠家，超遠距離無線核相儀、超遠距離遠程無線高壓核相儀、衛星授時遠程無線核相儀、衛星授時遠程核相裝置、衛星授時遠程無線核相器、衛星授時遠程高壓核相器、衛星授時遠程高壓核相儀、衛星授時遠程語音核相器(儀)、衛星授時遠程無線核相儀
產品參數
1、相位差準確度：
近距離核相：誤差≤3°
遠距離核相---模式：誤差≤3°
遠距離核相---授時模式：誤差≤6°
2、頻率準確度：±0.1Hz。
3、發射器和接收主機的無線傳輸距離大于100米。
4、甲乙主機之間GPS衛星授時遠程核相距離≥500km。
5、結果判斷采用A級標準。相位差≥30°為異相；相位差<30°為同相。< span="">
6、無GPS信號時本機仍可繼續工作30分鐘。
7、儀器實現了跨電壓等級測量，一臺儀器可以測量各電壓等級線路。
8、具有高壓驗電和核定相序的功能。
9、可以用于開關柜帶電顯示器核相。
10、數據存儲容量800組，可以查閱和單條刪除。
11、標配絕緣桿長度為3米，絕緣桿適用電壓等級≤220KV。
12、高壓測量時泄漏電流<10ua。< span="">
13、發射器工作功耗<0.1w，接收主機工作功耗<0.3w。< span="">
14、兩個發射器和接收器均內置可充電鋰電池。主機鋰電池容量約為2200mAH，發射器電池容量約為350mAH。
15、工作環境：-35℃--- +45℃ 濕度≤95%RH。
16、儲存環境：-40℃--- +55℃ 濕度≤95%RH。
17、整機重量：約5Kg*2個。
18、儀器包裝尺寸：長1775px*寬650px*高275px*2個。
