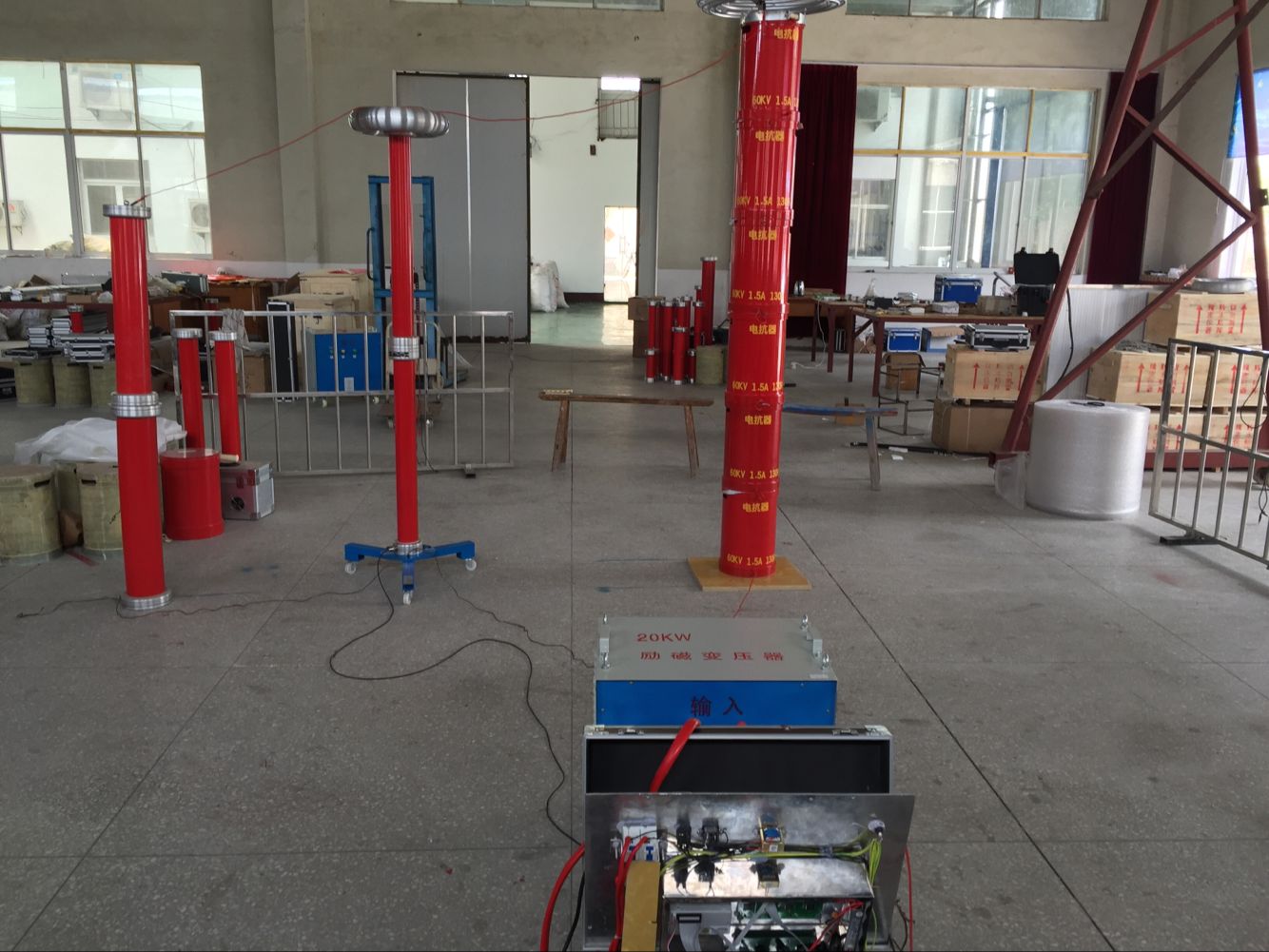

串聯變頻諧振試驗裝置驗裝置特點

1．具有輸出容量大，輸出電壓高、可任意組合電抗器針對不同試品的交流耐壓試驗。
2．具有體積小、重量輕、特別方便野外試驗。
3．具有保護功能好、有過壓保護、過流保護、時間保護、閃絡保護、過熱保護、模塊保護等功能。
4．具有操作極具簡單，并具有手動和自動兩檔。
5．采用大屏幕、使試驗數據一目了然，并可打印試驗結果。
6．具有試品擊穿后無過電壓之虞，對試品的損壞相當小。
7．試驗所需電源容量小，僅是工頻變壓器試驗所需電源容量的幾分之一，解決現場電源難找的問題。

設備適用范圍

設備制造引用和執行標準

DL/T849.6—2004      《高壓諧振試驗裝置》
GB 6450—1986        《干式電力變壓器》
DL/T848.2—2004      《試驗變壓器》
GB/10229—1988       《電抗器》
GB/T11920—1989      《控制裝置通用技術條件》
GB/T16927.1—1997    《高電壓試驗技術》
IEC358—1990         《耦合電容器和電容分壓器》
GB311.1              《高壓輸變電設備的絕緣配合》
DL/T846—2004        《高電壓測試設備通用技術條件》
Q/CSG10007—2004     《電力設備預防性試驗規程》
GB7328—87           《變壓器和電抗器的聲級測量》
DL474。4—1992       《交流耐壓試驗》

設備具體配置

1 試驗要求：
  1．1．300mm2/10kv電纜,長度3公里的交流耐壓試驗.。試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為0.418uF/km。
2 電抗器的設計：
  2．1. 300mm2/10kv電纜,長度3公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為1.254uF。當頻率為35Hz時。
試驗電流I=ωCXU試=2×3.14×35×1.254×22×10-3=6A
對應電抗器電感量L=1/ω2C =16.5H
3 電抗器的配置：
  3．1．300mm2/10kv電纜,長度3公里的交流耐壓試驗，zui高試驗電壓22kv，為方便搬運，將電抗器分為三節，每節電抗器電壓為30KV，每節電流為2A，每節電感量為50H。
驗證：
1) 300mm2/10kv電纜,長度3公里的交流耐壓試驗.，試驗時間5min，試驗電壓22kv，試驗頻率30～300Hz，等效電容量為1.254uF。使用三臺電抗器并聯,其額定電感量為16.6H，額定電壓為30kv,額定電流為6A。
試驗頻率：f=1/2π√LC = 34.8Hz
試驗電流I=ωCXU試=2×3.14×34.8×1.254×22×10-3=6A
4 勵磁變壓器的配置：
  4．1．因品質因數Q值在額定負載下不小于20，所以，勵磁變壓器為電抗器總?cè)萘?80KVA，除以品質因數20得10KVA。
  4．2．配置的勵磁變壓器規格為YHXZB—10KVA/1.5kv/3kv。
5 調頻電源的配置：
  5．1．調頻電源的容量等于或大于勵磁變壓器的容量取10kvA。
  5．2．配置的調頻電源的規格為YHXZB—10kvA。
6 電容分壓器的配置：
  6．1．因zui高試驗電壓為22kv，所以，電容分壓器電壓為30kv、電容量為10000PF。
  6．2．配置1臺的電容分壓器規格為FRC—30kv/0.01uF。

裝置各部件說明

1.系統參數：
 1.1．儀器輸入電壓：220v±10%   50Hz；
      功率輸入電壓：380v ±10%   50Hz；
 1.2．額定輸出電壓調節范圍：0 ~30kv；
 1.3．zui大試驗容量：180kvA；
 1.4．諧振電壓波形：正弦波、畸變率：≤0.5%；
 1.5．輸出電壓不穩定度：≤0.5%；
 1.6．輸出頻率范圍：25～320Hz；
 1.7．頻率調節分辨率：0.01Hz；
 1.8．品質因數Q值：額定負載下不小于20；
 1.9．絕緣水平：1.2倍額定電壓耐壓1min；
 1.10．額定電流下連續運行時間：斷續運行時間60 min；
 1.11．電壓測量精度：1級；
 1.12．噪   聲：≤45dB；
 1.13．該裝置配備以下保護功能：
    設備有手動試驗、自動調諧及自動試驗；
    過電壓保護、過電流保護、放電保護、斷電保護、零啟動保護。
    試驗數據大屏幕顯示、中文菜單、可打印輸出、打印機為嵌入式。

2.調頻電源參數：

 2．1．額定輸出容量：10kvA；
 2．2．儀器電源：220v±10%  50Hz；
       功率電源：220v 或380v ±10%  50Hz；
 2．3．額定輸入電流：26.3A；
 2．4．額定輸出電壓：0-340v可調、單相、輸出電壓不穩定度0.05%；
 2．5．額定輸出電流：29.4A；
 2．6．頻率調節范圍：25～320Hz；
 2．7．額定容量下連續運行60minzui高溫升≤60K；
 2．8．顯示以下參數：
    a．經變頻輸出的頻率、電壓、電流；



承試電力設施活動許多

在我國從事承裝、承修、承試電力設施活動的，應當按照《承裝（修、試）電力設施許可證辦法》的規定取得許可證。除電監會另有規定外，任何單位或者個人未取得許可證，不得從事承裝、承修、承試電力設施活動。承裝（修、試）電力設施許可證，是電力監管委員會對于能夠?qū)π略O(shè)備安裝、設備維護和護理、設備的預防性試驗的企業頒發的資質許可證書，取得許可證的單位依法開展活動，受法律保護。

承裝（修、試）電力設施許可證等級分為一級、二級、三級、四級和五級。只有獲得各級資質才能從事各級的承裝、承修、承試電力設施活動。

申辦承裝（修、試）電力設施許可證的資質辦理企業，必需滿足一定的條件，如：企業注冊資金、設備要求、人員要求、技術要求等。其中對于初次申辦資質許可證的企業非常困難痛點有：

 1、初次辦理承裝（修、試）電力設施許可證，購買電力試驗設備工器具，投入資金大；

 2、承裝（修、試）電力設施許可證規定的電力試驗設備工器具設備多，技術要求多，產品質量和售后服務難以保證；

 3、因?yàn)殡娏υ囼?yàn)人員的流動，造成熟練使用電力試驗設備的人員培訓困難等問題。

本公司為解客戶之所急，行業承裝（修、試）電力資質一站式服務。

電力資質一站式服務包括：承裝（修、試）資質代辦、承裝（修、試）資質技術咨詢、承裝（修、試）電力試驗設備供應、承裝（修、試）電力試驗設備升級、承裝（修、試）電力試驗設備租賃、承裝（修、試）電力試驗培訓等全套服務。

氧化鋅避雷器阻性電流測試儀產品簡介

   氧化鋅避雷器特性測試儀用于氧化鋅[MOA]泄漏電流的測量分析。主要是用于測量阻性電流，從而分析氧化鋅老化和受潮的程度?，F(xiàn)場帶電測試符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。本氧化鋅避雷器特性測試儀也可用于實驗室做出廠和驗收試驗。

氧化鋅避雷器測試儀、智能型避雷器特性測試儀、抗干擾氧化鋅避雷器特性測試儀、避雷器阻性泄漏電流檢測儀、氧化鋅避雷器帶電測試儀、交流無間隙氧化鋅避雷器測試儀、氧化鋅避雷器特性測試儀

1、采用大屏液晶顯示，全漢字菜單操作
    2、高精度采樣、處理電路、先進的傅立葉諧波分析技術，確保數據的可靠性
    3、參考電壓輸入端有0.1A保險管，在儀器內部還有隔離互感器將儀器與現場PT徹底隔離，雙重保險確保PT安全
    4、具有阻性電流基波峰值輸出，邊相校正等功能
    5、氧化鋅避雷器特性測試儀配有可充電電池，日歷時鐘、微型打印機，能存儲210組測量數據
    6、配有RS-232通信接口，可將數據上傳至計算機處理

測量參數及范圍試驗電壓廠家

符合中華人民共和國電力行業標準《DL474.5—92現場絕緣試驗實施導則—避雷器試驗》的要術。本儀器采用微電腦進行采樣、控制等先進技術，可測量氧化鋅避雷器在工頻電壓下的全電流、三次諧波、阻性電流、阻性電流峰值、容性電流、有功功率等。并顯示電壓、電流的波形及打印輸出。采用大屏幕液晶顯示，漢字菜單提示操作，使人機交換功能更強。同時提供現場的接線顯示。本儀器具有接線簡單、測量精度高、可靠性強等特點。

指標

模式

HGY互感器特性綜合測試儀

技術參數

工頻耐壓試驗裝置6kVA-10kVA/50kV三級資質

產品特點：

* 符合國標要求:有監測峰值/√2功能，可實時監測試驗波形;

* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒;

* 產品穩定可靠，質保三年(主機保用十年)，終身維護;

* 設備自帶微型打印機，可及時打印保存試驗數據;

求:有監測峰值/√2功能，可實時監測試驗波形;

* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒;

* 設備自帶微型打印機，可及時打印保存試驗數據;

* 按標準抗振和防塵設計，耐長途運輸和嚴酷使用環境;

* 一鍵鼠標式旋鈕"傻瓜式"操作，大屏幕液晶顯示;

* 獨有軟件校準功能，方便用戶校準表計，確保高電壓值準確度

* 設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用;

* 信守承諾，服務專業及時，盡zui大努力為客戶需求服務;

* 產品穩定可靠，質保三年(主機保用十年)，終身維護;

工頻耐壓試驗裝置6kVA-10kVA/50kV三級資質

主要用途：

A、6kV-500kV高壓交聯電纜 的交流耐壓試驗

B、6kV-500kV變壓器 的工頻耐壓試驗

C、GIS和SF6開關 的交流耐壓試驗

D、發電機 的交流耐壓試驗

E、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。
