升流器、大電流發生器、程控大電流發生器、、便攜式多功能大電流發生器（適與現場惡劣環境下使用）：
◆ 日期、電壓、電流、時間四組數據同藍色5.7寸大屏液晶顯示，帶背光，讀數清晰、直觀,同時顯示電壓、電流、時間等，有各種數據設置功能，高速熱敏打印機；
◆ 輕觸式面板按鍵操作，所有功能均通過按鍵設定，提高了產品的安全性、可靠性，智能化工作全過程；
◆ 高精度傳感器和高性能14位AD采集芯片；
◆ 同一輸出值可根據被試品的大小及遠近調整功率高低；增加了測試范圍、增加了與被試品的安全距離。
◆ 電流值、輸出功率大的設備，采用分體設計；方便單人攜帶、操作。
◆任選自動升流試驗、手動升流試驗和沖擊速斷試驗，操作靈活簡單；
◆ 實時顯示輸出電流，時間結果，顯示直觀明了；
◆ 完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間；
◆ 具有接地檢測功能和回零檢測功能，接地和回零確定后才可進行試驗，安全可靠；
◆ 斷電后,無需歸零再調可繼續輸出;
◆ 逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零；
◆ 超過設定輸出電流上限，電機自動回零，并發生聲光報警；
◆ 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強，適應惡劣電磁環境；
◆ 自動錯誤診斷，易于發現和解決問題；
◆ 可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等；
◆ 產品體積小、重量輕、結構合理、可靠耐用。
◆ 直接測出CT變比、極性。
◆ 定值輸出可測開關動作時間
◆ 多量程選擇和靈活運用適與多種被試器件

用途

產品簡介

產品別名

產品特征

產品參數

產品概述

變壓器和互感器的感應耐壓試驗是保證變壓器質量符合國家標準的一項重要試驗。變壓器繞組的匝間、層間、段間及相間絕緣的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目?；诳v絕緣試驗中的特殊性，需要通過施加倍頻電源裝置，以提高繞組間絕緣的試驗電壓，從而達到耐壓試驗的目的。

GDSF-81三倍發生器是國電西高為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單、性能可靠、能較好地滿足變壓器、互感器感應耐壓試驗的需要。

• 采用了三相五柱式結構，工藝簡單，并減小了變壓器本體內部阻抗及漏磁損耗，提高了發生器的效率。
• 重量、體積均小于傳統的三個單相變壓器組，并配有相應容量的控制箱，現場使用方便。
• 本產品可作為變壓器及相應容量電器作感應耐壓試驗或作短時運行的150Hz電源用。

• 額定容量：5-100kVA;輸入三相380V、50Hz正弦波
• 輸出0-300V、0-500V、0-1000V（特殊電壓定做），150Hz，
• 波形失真≤5%
• 容量：3-150kVA
• 空載運行時間：≤5分鐘
• 負載運行時間：40-60秒

介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。

本儀器采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。

變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。

：介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀

產品參數 Product Parameters

技術參數

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任

全自動電容電橋測試儀當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。

全自動電容電橋測試儀 ；

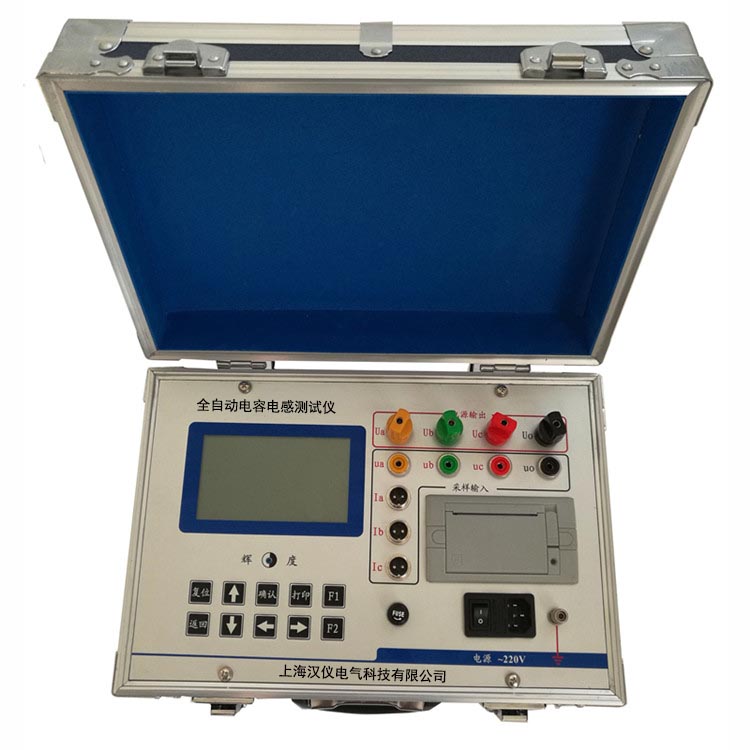

全自動電容電橋測試儀
產品介紹；
 該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。
產品特點；
(1）單相電容的測量：
單相電容測試時，將紅測試線一端接在Ua上，另一端測試鉗接在一條母線上，黑測試線一端接在Uo上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“P"的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。
如果電容器組有多個單相電容需要測試，可以在測試完*個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的zui大特色。
（2）三相△型電容的測量：
是三相△形電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾
子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，然后將三個電
流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應套在高壓電容器組A相、
B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，否則會造成所測電容的相
位角錯誤。
（3）三相Y型電容的測量：
三相Y型電容與△形聯接電容器的接線方法一樣，只是測量時選擇三相Y型電容測量。這
里不再做具體介紹。
（4）三相Yn型電容的測量：
圖6是三相Yn型電容測量接線方法，測量線由儀器測量輸出端按顏色對應接好，將黃色夾
子夾在母線排A相上、綠色夾子夾在母線B相上，紅色夾子夾在母線C上，黑色夾子夾在
母線N上，然后將三個電流測量線分別對應插在儀器Ia、Ib、Ic上擰緊、鉗形傳感器對應
套在高壓電容器組A相、B相、C相引入線上，要注意各鉗型電流互感器的方向是否正確，
否則會造成所測電容的相位角錯誤。

全自動電容電橋測試儀
產品參數；
（1）可測電容范圍：0. 1μF ～ 3,300μF
（2）可測容量范圍：5 ～ 20,000kvar
（3）測 量  精 度：±(1.0% 讀數+0.02μF)
（4）分辨率：0.001μF
電流測量
（1）電流測量范圍：0～20A
（2）測 量  精 度：±(3.0%讀數+0.05A)
（3）分辨率：0.01A
 c．電感測量
（1）電感測量范圍：小電感方式200μH～5mH
                   大電感方式5 mH～10H
（2）感抗測量范圍：100mΩ~20KΩ
（3）測 量  精 度：±(3.0% 讀數+0.05mH)
（4）分辨率：0.01 mH
      d. 電阻測量范圍：
           （1）電阻測量范圍：小電阻方式50mΩ～1Ω
大電阻方式1Ω～20KΩ
           （2）測 量  精 度：±(3.0% 讀數+0.05Ω)
           （3）分辨率：0.01 Ω
 文章導讀：
在老板的眼里:工作中不僅要重視過程,更要落實任務;只有取得成果才能顯示員工的能力。
討論
1.你怎祥看痔“工作過程”與“工作成果”?
2.說說成果與個人能力的關系。

變壓器損耗參數測試儀是我公司精心開發、研制的專門用于變壓器空載、負載參數測量的高精度儀器。它可對各種變壓器的空載電流、空載損耗、短路損耗、阻抗電壓等一系列參數可進行精密的測量。

　　該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的shou xuan產品。

　　一、功能特點

　　1、可測量各種類型的變壓器的空載電流、空載損耗、阻抗電壓、負載損耗、零序阻抗。

　　2、可自動進行溫度校正，電壓校正(非額定電壓下的空載試驗)，電流校正(非額定電流條件下的短路試驗)，直阻校正，操作人員只需根據變壓器類型輸入校正指數儀器即可自動計算出校正后的結果。

　　3、電壓回路寬量限：電壓最大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。

　　4、大屏幕、全漢字菜單及操作提示實現友好的人機對話，導電橡膠按鍵使操作更簡便，高亮度的液晶顯示，可適應冬夏各季。

　　5、用戶可隨時將測試的數據通過微型打印機將結果打印出來。

　　6、所有的測試結果可以記錄的形式保存起來，以備查閱。

　　二、變壓器損耗參數測試儀技術指標

　　1、輸入特性

　　電壓測量范圍：0~750V 寬量限。

　　電流測量范圍：0~100A內部全部自動切換量程。

　　2、準確度

　　電壓：±0.3%

　　電流、頻率：±0.5%

　　功率：±0.5%(CosΦ>0.1)，±1.0%(0.02
　　3、工作溫度
